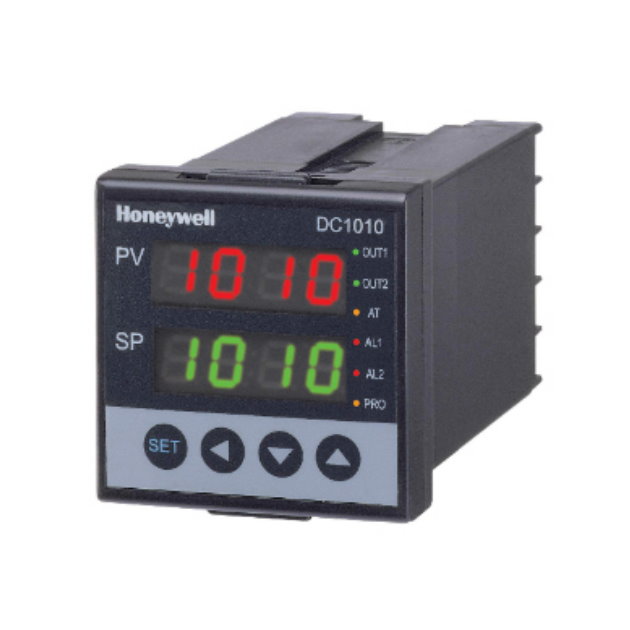

DC-1010微電腦PID控制器
產品說明
產品特色
- 適用於溫度、溼度、流量、壓力、PH值控制。
- 提供多樣化輸入輸出信號種類選擇，並有功能強大的週邊可供選擇。高品質、高信賴性、擴充性的設計，是符合您控制專業的最佳選擇。
- 內建＂PID+Fuzzy＂運算法則，可滿足您對控制精度的要求。
- 除提供基本輸出功能，還設計提供特別的控制輸出，如：＂三線式比例馬達閥控制＂、＂直接觸發SCR/TRIC的相位或零位控制＂，可大幅減少不必要的週邊投資。
- 提供可程式規劃的功能，可用來規劃各種升溫、降溫、持溫曲線。
- 雙顯示：2行4位7段LED數字顯示（PV及SP值）
- 規劃簡易：使用者可依顯示幕數值，簡易規劃參數
- 輸入及輸出支援
- 輸入：12種電熱偶、3種RTD及5種線性輸入
- 輸出：Relay、SSR、及線性輸出
- 手動操作：DC1020/30/40可藉由A/M鍵，進行手動輸出
- 第二組輸出功能：經由2種程式控制，具雙輸出（冷卻/加熱）功能
- 輔助輸出：可再傳送PV、SV值（任選一種）
- 多重警報模式：最多可提供三組警報，每種警報有17種模式
- 程式控制：可提供2組，每組8段之程式控制選定
- 通訊：可提供RS-232及RS485之通訊介面
詳細規格
| 流程參數輸入 | 輸入類型 | TC（K、J、R、S、B、E、N、T、W、PLII、U、L） |
| RTD（Pt100、JPt100、Jpt50） | ||
| Linear（-10-10mV、0-10mV、0-20mV、0-50mV） | ||
| 10-50mV、0-1V、0-5V、0-10V、0-20mA、4-20mA | ||
| 輸入取樣時間 | 250ms | |
| 顯示 | 顯示精度 | 0.5%FS |
| 控制模式 | （P）比例帶 | 0-200%（ON/OFF action at P＝0） |
| （I）積分時間 | 0-3600 sec（PD action at I＝0） | |
| （D）微分時間 | 0-900 sec（PI action at D＝0） | |
| 工作週期 | 0-150 sec （4-20mA＝0、SSR＝1、Relay＝10） | |
| 輸出控制種類 |
輸出 | Contact、3A/240V AC |
| 電壓脈衝輸出 | Votage Pulse 20VDC/20mA | |
| 線性輸出 | 4-20mA、0-5V、0-10V、1-5V、2-10V | |
| 馬達控制輸出 | 伺服馬達閥控制 | |
警報 |
警報點數 | 3點（可選擇） |
| 模式 | 17種警報模式可供選擇 | |
| 輔助輸出 |
輸出種類 | SP、PV |
| 輸出類型 | 4-20mA、0-20mA、0-5V、0-10V、1-5V、2-10V | |
| 第2組輸入 | 輸出類型 | 4-20mA、0-20mA、0-5V、0-10V、1-5V、2-10V |
| 取樣時間 | 250ms | |
| 程式 | 程式組數/段數 | 2組程式/8段（每組） |
| 選用方式 | 程式組數連結及重複、程式/段數結束警報 | |
| 通訊 | 通訊種類 | RS-232、RS-485 |
| 一般規格 | 供給電壓及頻率 | AC 85-265V、50/60H、DC 15-50V |
| 周圍溫度 | -25℃-65℃ | |
| 周圍溼度 | 50-85%RH（non condesing） |
